CAD如何画出八卦图? cad画完整太极八卦图的教程

时间:2020-02-01 01:07来源:原创 作者:admin 点击:
关于初学者来讲,在CAD里画一个简略单纯的八卦图能够认为较艰苦,这个艰苦指的不是你不会画,而是你对CAD的思路还不够了了,下面我就带着你经过几个复杂的步调便可完成八卦图的

  关于初学者来讲,在CAD里画一个简略单纯的八卦图能够认为较艰苦,这个艰苦指的不是你不会画,而是你对CAD的思路还不够了了,下面我就带着你经过几个复杂的步调便可完成八卦图的绘制。



  翻开CAD(任何版本都可以)

  提醒:全部制图过程当中翻开正交形式,翻开捕捉形式(圆心、象限点)

  1、画圆

  1、输入圆的敕令(简写 :C)

  2、以任意一点为圆心,画一个半径为100mm的圆

  3、重复圆的敕令,按住CTRL键再点击鼠标右键,选择自,在半径100的圆心上点击一下,然后鼠标往上垂直移动(超越圆心便可,这主如果用鼠标肯定标的目标),再在键盘上输入50(表现从圆心上去50mm),再接着输入50(这个是圆的半径)

  4、重复圆的敕令,以半径50的圆心为齐心,画一个鱼眼圆,半径15

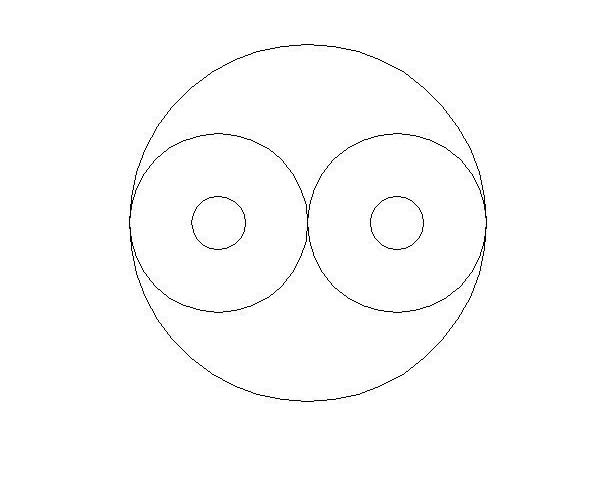

  2、输入镜像敕令(简写:mi)

  1、选择半径15和50的圆,回车确认选择对象

  2、在半径100的圆的象限点上肯定镜像的第一点,然后再在100的圆的圆收上点击一下做为镜像的第二点

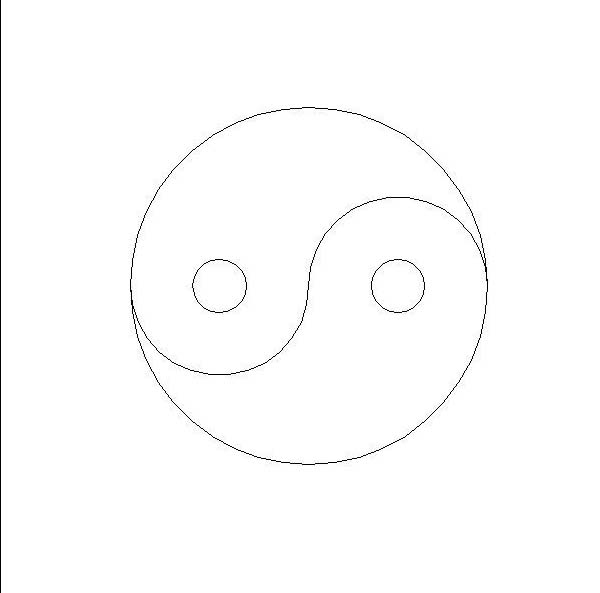

  3、修剪圆

  输入修剪敕令(简写:tr)

  延续两次回车,然后直接修剪上半局部50的圆的右半边,再修剪下半局部50的圆的左半边

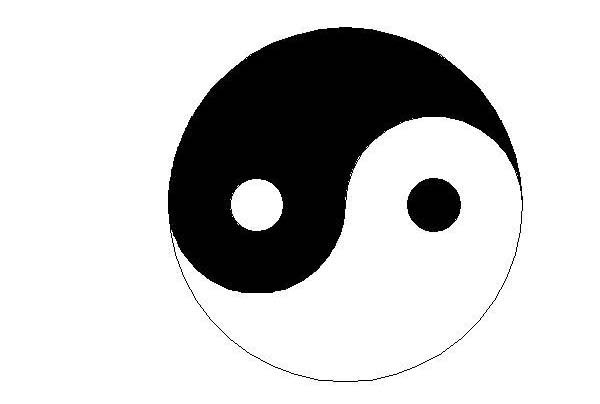

  4、图案填充

  输入图案填充敕令(简写:H)

  1、在图案填充的对话框里的图案填弃选项下设置图案为SOLID,在界限下方选择:拾取点

  2、在100的圆的圆心靠左的位置点击一下,再在上方15的圆的外面点击一下

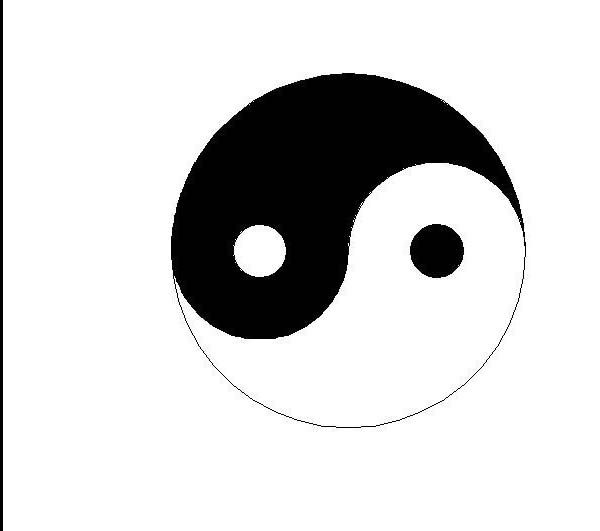

  3、确认参与即完成八卦图的绘制。
